循環水式真空泵是在循環泵的基礎上，根據實驗室面積較小這一特點，參照日本臺式泵，一次性成型外殼，縮小體積改進而成，具有體積小，重量輕，外型美觀等特點，雙表、雙頭抽氣,四表四抽頭，雙面相同的多用真空泵，即便于教師直觀演示，學生亦可在任意一面開機、關機。

　　循環水式真空泵采用雙抽頭，可單獨或并聯使用裝有兩個真空表。主機采用不銹鋼機芯和防腐材質機芯兩種型號制造。耐腐蝕、無污染、噪音低、移動方便，還可根據用戶需要加裝真空調節閥?？赏瑫r(shí)有四名學生進行化學實驗，縮小實驗空間。

　　循環水式真空泵的原理：

　　循環水真空泵的抽真空原理是屬于離心式的機械泵。圓筒形的泵殼里偏心裝置著葉輪轉子。當葉輪旋轉工作時水在離心力的作用下形成水環。由于葉輪偏心位置。水環相對葉片作相對運行。使相鄰兩葉片之間的空間容積呈周期性變化。有如液體“活塞”葉柵中作徑向往復運行。隨著葉輪穩定轉動．每個容積輪反復變化。使吸、排氣過程繼續下去。能隨時根據系統的真空度變化自動啟停。當系統真空降低時機組配三臺循環水真空泵。正常運行時投用一至兩臺。保證了抽氣壓力在規定的范圍之內運行。

　　循環水式真空泵的使用方法：

　　1、準備工作。將循環水多用真空泵平放于工作臺上，首次使用時，打開水箱上蓋注入清潔的涼水，當水面即將升至水箱后面的溢水嘴下高度時停止加水，重復開機可不再加水。每星期至少更換一次水，如水質污染嚴重，使用率高，則須縮短更換水的時間，保持水箱中的水質清潔。

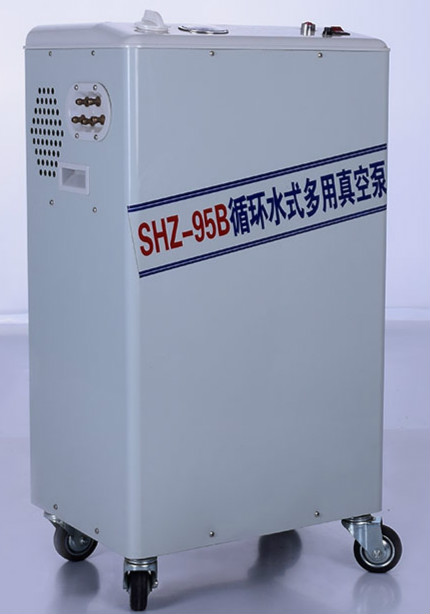

循環水式真空泵

　　2、抽真空作業。將需要抽真空的設備的抽氣套管緊密套接于本機抽氣嘴上，關閉循環開關，接通電源，打開電源開關，即可開始抽真空作業，通過與抽氣嘴對應的真空表可觀察真空度。

　　3、當循環水多用真空泵需長時間連續作業時，水箱內的水溫將會升高，影響真空度，此時，可將放水軟管與水源接通，溢水嘴作排水出口，適當控制自來水流量，即可保持水箱內水溫不升，使真空度穩定。

　　4、當需要為反應裝置提供冷卻循環水時，在前面第3條操作的基礎上，將需要冷卻的裝置進水、出水管分別接到本機后部的循環水出水嘴、進水嘴上，轉動循環水開關至ON位置，即可實現循環冷卻水供應。
